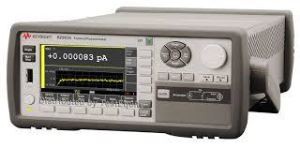

Keysight B2987A rafmælir / háviðnámsmælir er hannaður með áður óþekktum getu og eiginleikum sem tryggja framúrskarandi mælingaflutning. Það býður upp á mesta straumupplausn til að mæta öllum lágstigs straummælingaþörfum og spennauppspretta aðgerðin styður viðnámsmælingar. Sérstakur litaskjár LCD veitir marga möguleika til að skoða gögn. Nýjustu framhliðarmöguleikar gera þér kleift að fanga tímabundna hegðun og framkvæma skjótar tölfræðigreiningar án þess að þurfa tölvu. Agilent B2987A mælirinn er með rafhlöðuaðgerðir sem mæla lausar hávaða frá línu.
Eiginleikar og forskriftir:
Lögun:
● Myndræn geta:
oTime lénsskoðun til að handtaka tímabundna
oHistogram skoða til að framkvæma skjótan greiningu gagna
o Önnur XY samsæri (IV, It, Rt, IR, osfrv.)
● Auðveld í notkun flakk til að velja besta svið og ljósop
● Valfrjáls prófunaruppsetning heiðarleiki afgreiðslumaður til að einangra hávaða
● Rafhlöðuaðgerðir til að mæla lausar hávaða frá línu
● Fjölhæft viðmót (USB 2.0: LAN, GPIB, LXI Core)
● USB (að framan): geyma gögn, vista / muna uppsetningarupplýsingar
● Mælingar á hitastigi og raka
● Ókeypis PC stjórnunarhugbúnaður
● Forrit:
o Efniviðurfræði (lífefna, keramik, teygjur, kvikmyndir, dielectric efni, rafefnafræðileg, járnafræðileg efni, grafen, málmar, lífræn efni, nanóefni, fjölliður, hálfleiðarar osfrv.)
o Tæki& rafrænir hlutar (þétta, viðnám, díóða, skynjarar, smára, þ.mt TFT og CNT, optoelectronics, sólarfrumur osfrv.)
rafeindakerfi / rafeindakerfi (jón geisla, rafeindgeisla, skynjakerfi, agnir, mælingar á innbyggðum nákvæmni osfrv.)
Tæknilýsing á Keysight B2987A (Agilent) rafmælir / háviðnámsmælir:
● Mælingarupplausn: 6½ tölustafir
● Núverandi mæling: 0,01 fA - 20 mA
o Hámarks svið: 2 pA
● Viðnámsmæling: allt að 10 PΩ
● Spennumæling: 1 µV - 20 V
o Innsláttarviðnám:> 200 TΩ
● Hleðslumæling: 1 fC - 2 µC
● Spennugjafi: allt að ± 1.000 V
o Hámarksupplausn: 700 µV
● Hámarks lestrarhraði: 20.000 rdg / s
●< 20="" μ="" v="" byrðisspenna="" á="" lægsta="" straumsviði="">
● Spennumæling:
o Spennusvið: 2 V
■ Skjáupplausn: 1 µV
■ Nákvæmni ± (% {{0}} á móti): 0,025 + 40 μV
o Spennusvið: 20 V
■ Skjáupplausn: 10 µV
■ Nákvæmni ± (% {{0}} offset): 0,025 + 400 µV
● Input hlutdrægni núverandi:< 20="">
● Inntak viðnám:> 200 TΩ, samsíða< 20="" pf="" (ekki="" varin)="">< 2="" pf="">
● RMS hávaði: 1,4 µV fyrir 2 V svið, 10 sek. Lengd, stytt inntak
● Mælistýring / siglingar:
oRanging: Sjálfvirk eða handvirk
o Ljósartími (sameiningartími): 10 µs til 100 PLC
oOffset-hætta við: Núll, núll réttur
oDigital sía: Medium sía (2R + 1, R = 1 til 15), hreyfandi meðaltal (1 til 100, skref 1)
oMath: Forstillanleg og notendaskilgreind tjáning
oStatistics: Histogram View mode: meðaltal, sigma, # ruslafata og # sýnishorn
o Lína tíðnigreining: Sjálfvirk greining: 50 Hz eða 60 Hz
● Framhlið aðgerð:
oFront pallborðsviðmót: 4,3" TFT litaskjár með takkaborðum og snúningshnappi
oView mode: Meter view, Graph view, Histogram view and Roll view
oHard lyklar: Stakur kveikja og keyra / stöðva stjórntæki, mælingarstýrihnappar, snúningshnappur og bendill, inntak rafmagnsinngangs og útgangsstýring V uppspretta, hætta við / staðbundið
oSoft lyklar: Aðgerðar-, kerfis- og inntaksaðstoðartakkar
o Vísar: Staða rásar (mæling), Staða kerfis
oLEDs:
■ Kraftur (litur breytist við hleðslu)
■ Inntak og úttak (litur breytist þegar háspennuinnheimta)
● Inntak / úttak forskriftir:
oMeter inntakstengi: Þriggja sleppa triaxial fyrir rafmagns á aftanborðinu
o Hámarks inntak:
■ Mælir: 30 mA
■ Spenna: 40 V
o Úrrennslistengi fyrir heimildir: Tveir bananastengir á aftanborðinu
oMaximum algengi spenna fyrir mælingu: Algengur mælir: 500 V toppur: V Heimild 1.000 V toppur
oSolation (Mælir sameiginlegur undir undirvagn:> 10 GΩ,< 500="">
oAnalog framleiðsla: 2 V fyrir allt svið, ekki snúið í spennu og straummælingu, 1 kΩ úttak viðnám
oInterlock: 2,5 mm innstunganleg tengikubba, 4 pinna
o Ytri kveikja:
■ Kveikjainntak: BNC
■ Rökfræði: Forritanleg brún af stað
■ Lægst púlsbreidd: 10 µs
■ Kveikjaafköst: BNC
■ Rökfræði: Forritanleg brún af stað
■ Lægst púlsbreidd: 10 µs
oDigital I / O:
■ Tengi gerð: DSUB kvenkyns 9 pinnar
■ Inn- / úttakspinna: DIO 7 prjónar, V5V, GND
■ Alger hámarksspennu: 5,25 V
■ Algjör mín innspenna: -0,25 V
■ Hámarks rökfræði L innspennu: -0,8 V, draga upp í 5 V með 5 kΩ
■ Mín rökfræði innspennu H: 2,0 V, Dragið upp í 5 V með 5 kΩ
■ Hámarksgjafastraumur: 1 mA @ Vo=0 V
■ Hámarks vaskur straumur: 50 mA @ Vo=5 V
■ 5 V aflgjafapenni: Takmarkað við 500 mA, endurstillanlegt öryggi varið
