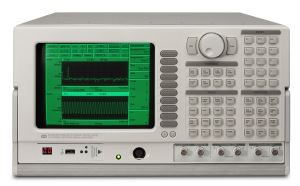

Stanford Research SR785 Dynamic Signal Analyzer er nákvæmni, tveggja rásir, fullgildir merkjagreiningaraðilar sem bjóða upp á nýjustu afköst á verði sem' s er minna en helmingur samkeppnisgreiningaraðila. SR785 er kjörið tæki til að greina bæði vélræn og rafkerfi. Fyrir mælingar þar sem um er að ræða servókerfi, stjórnkerfi, hljóðeinangrun, titringsprófun, formgreiningar eða greiningar á vélum, hefur SR785 þá eiginleika og forskriftir sem gera verkið.
Venjulegir hópar eru FFT, röðun, áttund, hrífast sinus, fylgni, tímataka og tími / súlurit. SR785 færir kraft nokkurra hljóðfæra í umsókn þína: litrófgreiningartæki, netgreiningartæki, titringsgreiningartæki, áttundagreiningartæki og sveiflusjá.
Einstakur mælibyggingarkerfi gerir greiningartækinu kleift að virka sem dæmigerður tvöfaldur rásagreiningartæki með mælingum eins og krossróf, tíðnisvörun og samfellu. Að öðrum kosti er hægt að stilla SR785 þannig að hver inngangsrás virki sem ein rás greiningartæki með sitt eigið span, miðju tíðni, upplausn og meðaltal. Þetta gerir þér kleift að skoða breitt band litróf og samtímis þysja inn á smáatriðin. Sama háþróaða arkitektúr býður upp á geymslu á öllum byggingareiningum og meðaltali. Vigur að meðaltali, rms að meðaltali, ómældur og hámarksútgáfa af öllum mælingum eru samtímis aflað og hægt er að birta án þess að taka aftur gögn.
Eiginleikar og forskriftir:
● DC til 102,4 kHz bandbreidd
● 90 dB kraftmikið svið
● 145 dB kraftur í sindus sinus
● Panta mælingar
● 20 stöng / 20 núll ferill mátun
● Rauntíma greining á áttundu
● Allt að 32 Mbyte minni
● GPIB og RS-232 tengi
● Tæki stillingar: FFT, Time / Histogram, Correlation, Octave, Swept-Sine, Order Tracking
● Mælingar á tíðni léns: Frequency Response, Línulegt litróf, krossróf, rafróf, samhengi, rafstraumþéttleiki
● Mælingar á tímabelti: Tímaskrá, kross-fylgni, sjálfvirk fylgni, sporbraut
● Mælikvarði á ríki í magni: Súlurit, PDF, CDF
● FFT upplausn: 100, 200, 400, 800 línur
● Skoðanir: Línulaga stærðargráðu, Logstærð, dB Stærð, Stærð ferninga, Raunverulegur hluti, Ímyndaður hluti, Fasi, Ópakkaður áfangi, Nichols, Nyquist, Polar
● Einingar: V, V2, V2 / Hz, V / vHz, metrar, metrar / s, metrar / s2, tommur, tommur / s, tommur / s2, mils, g, kg, lbs., N, dynes, pascals, bars, SPL, notendaskilgreind verkfræðieiningar (ESB)
● Sýnir: Stakur, tvískiptur, framan / aftan yfirborð, Foss með skeifu, aðdrátt og skjá, rist kveikt / slökkt
● Aðgerðir merkimiða: Trace Marker, Dual-Trace Linked Marker, Absolute and Relative Marker, Peak Find, Harmonic Marker, Band and Sideband Marker, fossfall Marker, Frequency-Damping Marker
● Meðaltal: RMS, Vector, Peak Hold, Línulegt, veldisvísis, jafnt sjálfstraust (Octave), Forskoðun tímaskrár, prósent skarast að meðaltali, Ofhleðsla hafnað
● Kveikja: Stöðug, innri, ytri (hliðræn eða TTL), uppspretta, sjálfvirk / handvirk virkjun, GPIB, snúninga á mínútu, tímaskref, frestun fyrir / eftir póst
● Uppspretta framleiðsla: Sine, tvílitur, Swept-Sine, hvítur / bleikur hávaði, springa hávaði, kyrrþyrping, brjóstkyrpur og handahófskennd
● Windows: Hanning, Blackman-Harris, Flat-Top, Kaiser, Force / Exponential, User-Defined, + / - T / 2, + / - T / 4, T / 2, Uniform
● Notandi stærðfræði: +, -, ×, /, samtengd, Stærð / áfangi, raunverulegur / ímyndaður, Sqrt, FFT, Inverse FFT, jO, Log, Exp, d / dx, Group Delay, A-, B -, C-vigtun, x / x-1, rekja 1 til 4, vektor meðaltal, RMS meðaltal, toppur
● Greining: Harmonic, Band, Sideband, THD, THD + N, Limit Test with Pass / Fail, Data Table, Exceedance, Statistics, Curve Fit and Synthesis
● Time Capture: Tekur tímagögn til síðari greiningar (FFT eða Octave). Hægt er að vista allt að 2 Msamples (8 Msamples valfrjálst) af gögnum.
● Geymsla: 3,5" ;, 1,44 Mbyte DOS sniðinn diskur. Vistaðu gögn, uppsetningar og prentgögn.
● Harða afritun og tengi: Prenta í punktaprufu eða PCL (LaserJet og DeskJet) prentara. Söguþráður til HP-GL eða Eftirskrift samsærara. Prentaðu / samsæri á netinu (RS-232 raðnúmer, Centronics samsíða eða IEEE-488.2) eða í diskaskrá. EPS, GIF, PCX grafísk snið eru einnig fáanleg fyrir geymslu disks.
● Gagnaviðskiptagagn: Hægt er að breyta gögnum, fossum og handtaka skrám í ASCII. Einnig er hægt að breyta gagnaskrám yfir í Universal File Format, SDF snið eða MATLAB MAT-File Format. Hægt er að breyta SDF og SR780 skrám í SR785 snið.
● DataViewer: Grafískt forrit frá Windows til að skoða SR785 skrár. Línurit er hægt að líma á klemmuspjald eða vista í PCX, BMP eða GIF.
● Málhópar:
oFFT
oCorrelation
oTime Histogram
oSwept-Sine
orader mælingar
● Tíðni:
oRange: 102,4 kHz eða 100 kHz (báðir skjáir eru með sama svið)
oFFT nær: 195,3 mHz til 102,4 kHz eða 191 mHz til 100 kHz. Skjárinn tveir geta haft mismunandi spennu og byrjunartíðni.
oFFT Upplausn: 100, 200, 400 eða 800 línur
oReal-Time bandbreidd: 102,4 kHz (hæsta FFT span með stöðugri gagnaöflun og meðaltali)
Ónákvæmni: 25 ppm frá 20 ° C til 40 ° C
● Dynamic Range:
skipulag: 90 dB dæmigerð, 80 dB tryggð (FFT og Octave). 145 dB dæmigerð (Swept-Sine). Inniheldur grind, harmonikku, intermodulation röskun og alias vörur. Útilokar svör frá alias á öfgafullum span.
oHarmonic röskun:
oIntermod röskun:
oSpurious:
oAlias svör:
oFull Span FFT hávaðarhæð: -100 dBfs dæmigerð (inntak jarðtengt,> -30 dBV, Hanning gluggi, 64 rms meðaltöl)
Ósvarandi DC svar:
● Magnsstyrkur:
oSingle Channel: ± 0,2 dB (að frátöldum gluggaáhrifum)
o Krossrás: ± 0,05 dB, DC til 102,4 kHz (tíðnisvörunarmæling, bæði inntak á sama svið, rms að meðaltali)
● Nákvæmni í áföngum:
oSingle Channel: ± 3,0 gráður. miðað við ytri TTL kveikju (-50 dBfs til 0 dBfs, frek
oCross Channel:
o
■ ± 0,5 gráður. (DC til 51,2 kHz)
■ ± 1,0 gráður. (DC til 102,4 kHz)
■ (tíðnisvörunarmæling, bæði inntak á sama svið, vektor að meðaltali)
● Stakar inntak:
fjöldi aðföngs: 2
oFyllt inntak svið: -50 dBV (3,16 mVp) til +34 dBV (50 Vp) í 2 dB skrefum
oMaximum Input Level: 57 Vp
o Innsetningarstilling: Einskipt (A) eða mismunadráttur (AB)
o Inntaksofnæmi: 1 MO + 50 pF
oVörn til undirvagns:
■ Fljótandi stilling: 1 MO + 0,01 µF
■ Jarðtengdur stilling: 50 O (skjöld jarðtengd í (AB) ham)
oMax skjöldspenna: 4 Vp
oAC tenging: 0,16 Hz niðurskurðartíðni
oCMRR:
■ 90 dB við 1 kHz (inntakssvið
■ 80 dB við 1 kHz (inntakssvið
■ 50 dB við 1 kHz (inntak svið=10 dBV)
oICP merki ástand:
■ Núverandi uppspretta: 4,8 mA
■ Spennu í opinni hringrás: V26 V
oA-Þyngd sía: Þol af gerð 0, ANSI staðall S1.4-1983; 10 Hz til 25,6 kHz
oCrosstalk:
o Input Noise:
● Kveikjainntak:
oModes: Ókeypis keyrsla, innri, ytri eða ytri TTL
o Innri: Stig stillanlegt í ± 100% af inntakskvarðanum, jákvæðum eða neikvæðum halla. Mín. kveikja stig: 5% af inntak svið
utanaðkomandi:
■ Stilling stillanleg í ± 5 V í 40 mV þrepum, jákvæð eða neikvæð halla.
■ Inntak viðnám: 1 MO
■ Hámarksinntak: ± 5 V
■ Lægstur amplitude amplifier: 100 mV
o Ytri TTL: Krefst TTL stig til að kveikja (lágt 3,0 V)
oPost-Trigger: Mælaskráning seinkar allt að 100.000 sýnum eftir kveikjuna.
oPre-Trigger: Mælingaskrá byrjar allt að 8000 sýni fyrir kveikjuna.
● Inntaka hraðamælis:
o Impuls per Revolution: 1 til 2048
oRPM nákvæmni: ± 50 ppm (tegund)
oTach stigsvið: ± 25 V, ± 5 V, TTL
Upplausn stigs stigs: 20 mV @ 25 V, 4 mV @ 5 V
oMax inntak stig: ± 40 Vp
oMin Tach Pulse Breidd: 100 ns
oMax taktpúlshraði: 750 kHz (tegund)
● Tímabundin handtaka:
oMode: Stöðug gagnaupptaka
oMaximum rate: 262.144 sýni / s fyrir bæði aðföng
oMaximum handtaka lengd:
■ 2 eintök (ein inntak)
■ 8 Msamples með valfrjálsu minni
● Octave greining:
oStandards: Er í samræmi við ANSI staðalinn S1.11- 1986, röð 3, tegund 1-D
oTíðni svið (hljómsveitamiðstöðvar):
■ Ein rás:
■ 1/1 Octave: 0,125 Hz til 32 kHz
■ 1/3 Octave: 0.100 Hz til 40 kHz
■ 1/12 Octave: 0,091 Hz til 12,3 kHz
■ Tvö rásir:
■ 1/1 Octave: 0,125 Hz til 16 kHz
■ 1/3 Octave: 0.100 Hz til 20 kHz
■ 1/12 Octave: 0,091 Hz til 6,17 kHz
Nákvæmni:
oDynamic Range: 80 dB (1/3 Octave, 2 sekúndu stöðugt meðaltal) á ANSI S1.11-1986
oSound Level: Impulse, Peak, Fast, Slow og Leq per ANSI S1.4-1983 Type 0 and IEC 651-1979 Type 0
● Panta mælingar:
oDelta pöntun: 0,0075 til 1
Upplausn: allt að 400 línur
o Aðdráttarafl Nákvæmni: ± 1 dB (tegund)
oDisplays: Pöntunarkort (tákn og áfangi), pöntunarlest (tákn og áfangi), sporbraut
● Ferilpassa og myndun:
oType: 20 skautar / 20 núll ferill passa (ekki endurtekið skynsemi brot)
o Val á vöru: Sjálfvirkt eða handvirkt
o Output Format: Pole-zero, margliða, stöngleifar
● Uppruni uppruna:
oSviðsvið: 0,1 mVp til 5 Vp
o Leiðbeiningarupplausn: 0,1 mVp
oDC offset:
oFsetstillingar: ± 5 VDC (sinus, tvílitur, hrífast sinus)
o Framleiðsluhömlun:
oSine Heimild:
■ Nákvæmni í rúmtaki: ± 1% af stillingu, 0 Hz til 102,4 kHz, 0,1 Vp til 5 Vp í High-Z álag
■ Harmonic,& skaðleg merki:
Uppruni tvíhliða:
■ Nákvæmni í rúmtaki: ± 1% af stillingu, 0 Hz til 102,4 kHz, 0,1 Vp til 5 Vp í High-Z álag
■ Samhljómur, undirskaði:
oWhite Noise Source:
■ Tímaskrá: Stöðug eða springa
■ Bandbreidd: DC í 102,4 kHz eða takmörkuð við span
■ Flatneskja:
oPink hávaði:
■ Bandbreidd: DC til 102,4 kHz
■ Flatneskja:
oChirp Heimild:
■ Tímaskrá: Stöðug eða springa
■ Framleiðsla: Sine sópa yfir FFT span
■ Flatneskja: ± 0,25 dB (1,0 Vp)
