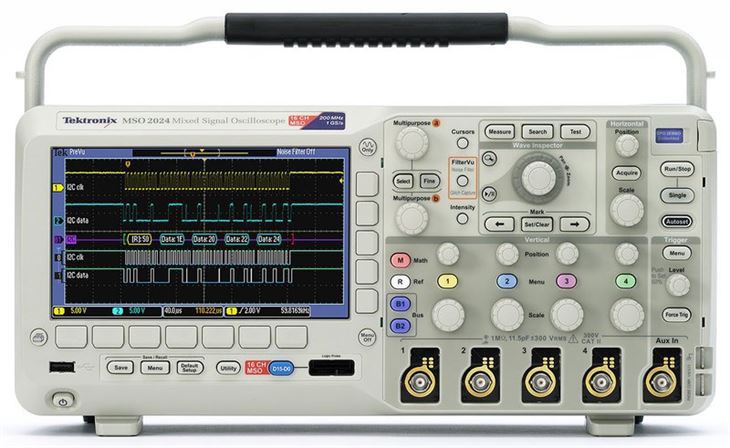

Tektronix DPO 2024 stafræn fosfór sveiflusjá gefur öflug afköst og gagnapakkað tæki til einfaldrar og fljótrar greiningar og kembiforrita á blönduðum merkjum. Djúp, nothæf plötulengd á öllum rásum gerir þér kleift að handtaka langa glugga með merkisvirkni en viðhalda fínu tímasetningarupplausn. Breytileg lágpassasía gerir þér kleift að sjá upplýsingar um merki sveiflusjásins' s fullri bandbreidd. Tektronix DPO 2024 Stafræn fosfór sveiflusjá býður einnig upp á raðkveikju, afkóða greiningarvalkosti og marga fleiri eiginleika sem þarf til að einfalda og hraða kemba flókna hönnun.
Eiginleikar og forskriftir:
● Eiginleikar:
Notendavænir eiginleikar og kostir:
■ 1 Megapoint met lengd á öllum rásum
■ 5, 000 wfm / s hámarks bylgjuhraða fyrir bylgjuform
■ Wave Inspector® stýringar fyrir skjótan skjá, aðdrátt og leit
■ FilterVu ™ breytileg lágpassasía - gerir kleift að fjarlægja óæskileg merki hávaða en samt sem áður taka hátíðniatburði
■ Rás og greining í röð - I 2 C, SPI, CAN, LIN, RS - 2 3 2 / 4 2 2 / {{4} } / UART
■ Föruneyti háþróaðra kallara
■ 29 Sjálfvirkar mælingar
■ FFT-greining til að einfalda bylgjugreiningar
■ TekVPI® rannsakaviðmót - styður virka, mismunadrif og straumrofara fyrir sjálfvirka stigstærð og einingar
■ 7 í. Breiður TFT-LCD litaskjár
■ Lítið fótspor og létt - aðeins 5. 3 inn. djúpt og undir 8 lbs.
oTenging:
■ USB 2. 0 hýsihöfn á framhliðinni fyrir skjótan og auðveldan geymslu gagna
■ USB 2. 0 tækjagátt á aftan pallborð:
■ til að auðvelda tengingu við tölvu eða
■ beina prentun á PictBridge® samhæfan prentara
■ Valfrjáls 10 / 100 Ethernet tengi fyrir nettengingu og vídeóútgang til að flytja sveiflusjá til skjá eða skjávarpa
● Upplýsingar:
einkenni:
■ Lóðrétt kerfi, hliðstæður rásareinkenni:
■ Inntaksrásir: 4
■ Analog bandbreidd (-3 dB): 200 MHz
■ Reiknaður hækkunartími: 2. 1 ns
■ Bandbreiddarmörk vélbúnaðar: 20 MHz
■ Aðlagatenging: AC, DC, GND
■ Inntak viðnám: 1 MΩ ± 2%, 11. 5 pF ± 2 pF
■ Innslagsnæmi: 2 mV / div til 5 V / div
■ Lóðrétt upplausn: 8 bitar
■ Hámarks aðlagsspenna, 1 MΩ: 300 Vrms með tinda< ±="" 450="">
■ DC öðlast nákvæmni (með offset stillt á 0 V):
■ ± 3% fyrir 10 mV / div til 5 V / div
■ ± 4% fyrir 2 mV / div til 5 mV / div
■ Einangrun rásar til rásar (allar 2 rásir í jafn lóðréttum kvarða):> 100: 1 við< 200="">
■ Lárétt kerfi, hliðstæður rásareinkenni:
■ Hámarks sýnishorn (allar rásir): 1 GS / s
■ Hámarks upptökulengd (allar rásir): 1 Mpoints
■ Hámarks tímalengd tekin við hæsta sýnishorn (allar rásir): 1 ms
■ Tímabil: svið (s / div): 2 ns til 100 s
■ Tímabil stöðvunar Tímabil: -10 deildir til 5000 sek
■ Deskew Range frá rás til rásar: ± 100 ns
■ Nákvæmni tímamarka: ± 25 ppm
